一、冷凍機油干燥過濾及注油系統總示意流程
系統過程說明：

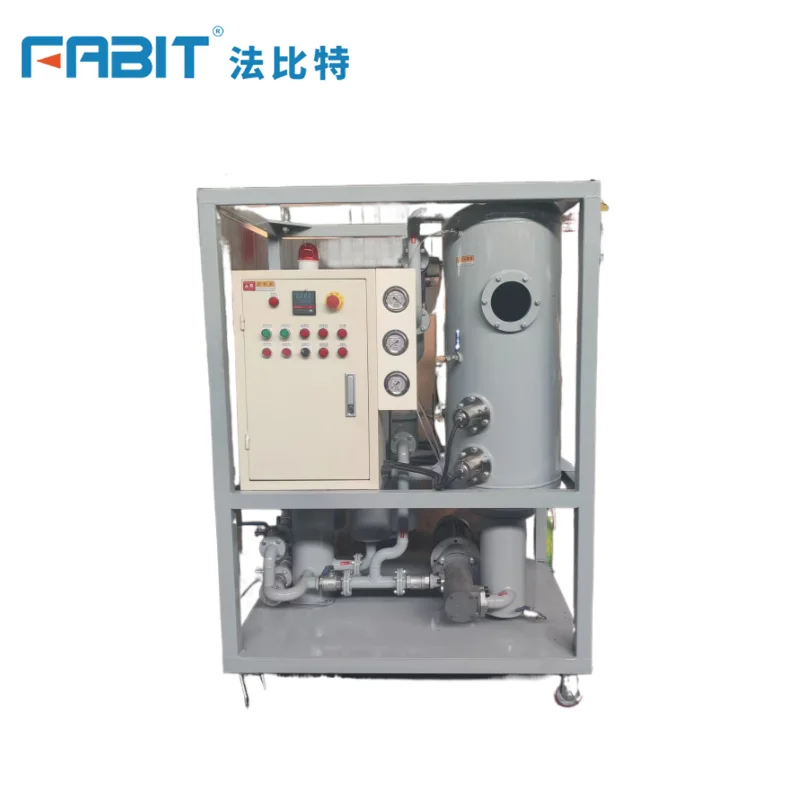

冷凍機油干燥過濾及注油系統是一個自動化控制過程。ZYD-30 高效 真空濾油機通過真空負壓從待處理的冷凍油桶中吸取油液，油液進入 ZYD-30 高效真空濾油機經過脫水、脫氣、干燥、除雜凈化處理后，進入 真空保護的凈油油箱中貯藏，然后對工位設備進行抽真空和罐裝油液。灌 裝完成后加注管路開關閥門以外的油液自動通過真空吸入小型儲油罐。
二、系統保證指標及技術參數
表一 過濾后處理油指標
性能項目 | 保 證 指 標 |
水 份 | 濾后≤50PPM |
含氣量% | ≤0.1 |
過濾精度 | ≤ 1um |
運動粘度mm2/S | GB/T265 |
閃點（開口） ℃ | GB/T3536 |
技術資料
表二 主要運行參數指標
名稱 | 單位 | ZYD-30 |
凈化效率 | L/min | ≤250L/H |
工作真空度 | Mpa | 0.06-0.099 |
工作壓力 | Mpa | ≤0.4 |
控溫范圍 | ℃ | 20 ～ 100 |
工作噪聲 | dB(A) | ≤75 |
工作電源 | AC380V±10% 50Hz±1 | |
電加熱功率 | KW | 24 |
總電功率 | KW | 32 |
進出油口 | mm | Ф25（可按要求） |
外形尺寸 | mm | 1800*1000*1900（可按要求） |
重量 | KG | 800 |
表三.加油參數
技術參數 | ||
指標名稱 | 單位 | 參數 |
注油范圍 | L | 0-999.99(可設置調整) |
工位加油量 | L | 6L(可調整） |
加油節拍 | min | ≤5（根據要求） |
加油精度 | % | ≤±10ml（可根據要求設定） |
加油工位 | 個 | 1 |
工作壓力 | Mpa | ≤0.4 |
電源 | / | 380V-50HZ 3相 |
進油口徑 | mm | Φ 16（可根據要求） |
一、冷凍機油干燥過濾及注油系統總示意流程
系統過程說明：
冷凍機油干燥過濾及注油系統是一個自動化控制過程。ZYD-30 高效 真空濾油機通過真空負壓從待處理的冷凍油桶中吸取油液，油液進入 ZYD-30 高效真空濾油機經過脫水、脫氣、干燥、除雜凈化處理后，進入 真空保護的凈油油箱中貯藏，然后對工位設備進行抽真空和罐裝油液。灌 裝完成后加注管路開關閥門以外的油液自動通過真空吸入小型儲油罐。
二、系統保證指標及技術參數
表一 過濾后處理油指標
性能項目 | 保 證 指 標 |
水 份 | 濾后≤50PPM |
含氣量% | ≤0.1 |
過濾精度 | ≤ 1um |
運動粘度mm2/S | GB/T265 |
閃點（開口） ℃ | GB/T3536 |
技術資料
表二 主要運行參數指標
名稱 | 單位 | ZYD-30 |
凈化效率 | L/min | ≤250L/H |
工作真空度 | Mpa | 0.06-0.099 |
工作壓力 | Mpa | ≤0.4 |
控溫范圍 | ℃ | 20 ～ 100 |
工作噪聲 | dB(A) | ≤75 |
工作電源 | AC380V±10% 50Hz±1 | |
電加熱功率 | KW | 24 |
總電功率 | KW | 32 |
進出油口 | mm | Ф25（可按要求） |
外形尺寸 | mm | 1800*1000*1900（可按要求） |
重量 | KG | 800 |
表三.加油參數
技術參數 | ||
指標名稱 | 單位 | 參數 |
注油范圍 | L | 0-999.99(可設置調整) |
工位加油量 | L | 6L(可調整） |
加油節拍 | min | ≤5（根據要求） |
加油精度 | % | ≤±10ml（可根據要求設定） |
加油工位 | 個 | 1 |
工作壓力 | Mpa | ≤0.4 |
電源 | / | 380V-50HZ 3相 |
進油口徑 | mm | Φ 16（可根據要求） |
